Detector Surf Pi.

Página 6 de 15 Anterior  1 ... 5, 6, 7 ... 10 ... 15  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Sex 20 Fev 2015 - 12:18

coloquei o darlington ficou baixo a mesma coisa, vou tentar com o LM386:

[Você precisa estar registrado e conectado para ver este link.]
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Sex 20 Fev 2015 - 17:08

tentei o LM386 fica baixo também
solução coloquei um TDA2002, assim:

tira fora o Q6 bc337
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Sex 20 Fev 2015 - 22:29

Eu acho que o problema do TDA2002 será o consumo, podendo chegar a 4,5A.   Neste caso a autonomia da bateria ficará comprometida, e pilhas nem pensar.

Eu faria sem retirar o Q6 do lugar; e colocaria um capacitor de desacoplamento, retirando o sinal do coletor de Q6, desta forma o LM386 vai ter volume sobrando.
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Sex 20 Fev 2015 - 22:45

O meu está quase finalizado.  Estão faltando os eletrolíticos, o resistor de 240K e o resistor da bobina de 390R.


Última edição por Alfredo Padrao em Seg 16 Maio 2016 - 23:21, editado 1 vez(es)
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Sab 21 Fev 2015 - 0:18

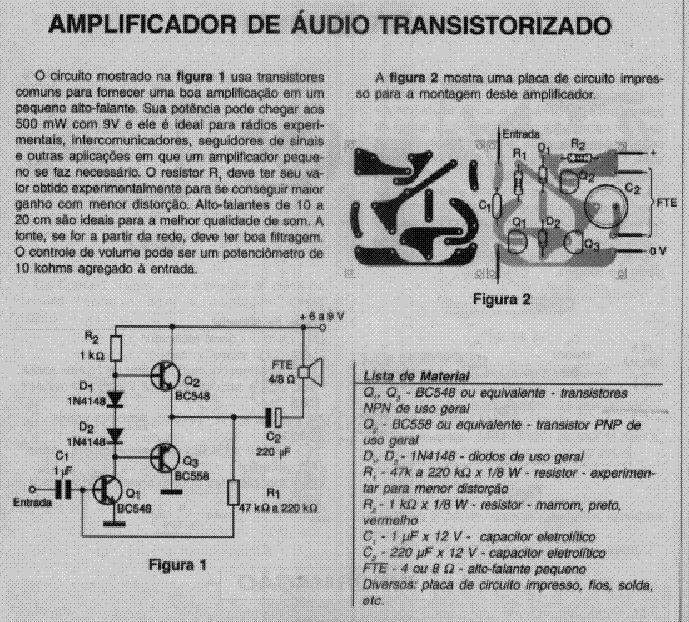

vc tem razão, na verdade, penso, que falta estagio de um pré neste projeto

vou tentar algo assim:
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Sab 21 Fev 2015 - 0:43

Acho que este circuito, ou com o LM386, dará bastante volume, desde que não retire o Q6 do circuito, sendo assim, ele será usado como pré.

Pelo que já foi relatado, o áudio é baixo, pois o circuito foi projetado para uso com fones de ouvido.
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Sab 21 Fev 2015 - 19:19

Acabei de montar a placa.  Agora falta fazer os ajustes e testar.






Vou ter que fazer outra bobina, pois esta que está na foto, foi feita com fio de bobina desmagnetizadora de TV; só que o fio não é cobre, é de alumínio.

Na grande maioria das bobinas desmagnetizadora, o fio é de cobre.  Mas esta foi retirada de uma TV importada, e o fio é alumínio, e acho que não vai dar muito certo.


Última edição por Alfredo Padrao em Seg 16 Maio 2016 - 23:25, editado 1 vez(es)
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Dom 22 Fev 2015 - 0:10

umas fotos da minha montagem:









avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Dom 22 Fev 2015 - 19:00

Como relatei acima, acabei de montar o Surfmaster PI.   Liguei para fazer os testes iniciais, e assim que abri o potenciômetro de volume, o bicho deu sinal de vida, apitando sem parar, a menos que eu feche o volume.

Pois bem, não detecta nada, próximo ou longe.   Apenas com o sinal contínuo sem fazer a menor diferença se tem algum metal ou não.

Procurei alguma informação; li todo o tópico do início ao fim, e para minha surpresa, é que notei que "não há qualquer informação de uma sequência mínima de ajuste para o funcionamento adequado".

Então resolvi procurar em outro lugar para ver se encontrava esta informação.    Não sei, se os que montaram, seguiram alguma sequência de ajuste ou se colocaram para funcionar de uma forma empírica (pelo menos não vi esta informação).

As informações que encontrei, foram "colhidas" aqui: [Você precisa estar registrado e conectado para ver este link.]

Estas informações estão espalhadas, portanto tem que ler bastante, tem que fazer registro no fórum para ter acesso.

Amanhã vou por na bancada, para "debugar", ajustar e colocar as informações com os resultados dos ajustes feitos.

De antemão, informo que o ajuste mínimo e inicial, que deve ser feito, para que o Surfmaster PI funcione, é: "Ajustar P1 (100K) para que se obtenha 0V na saída de U2 (pino 6 de NE5534)".  É imprescindível que a bobina já esteja plugada, para fazer este ajuste.

Não estou dizendo, que sem esta informação o Surfmaster PI não funcione; pode ser que quando montado o trimpot P1, esteja em posição "tal" inicialmente, que venha a funcionar.

Só estou citando este fato, pelo motivo de trabalhar com eletrônica no dia a dia, e ser normal, procurar uma sequência lógica de funcionamento dos circuitos montados.

Como sei que muitos que montam, as vezes são leigos, então vou procurar colocar um roteiro de ajustes para facilitar a trilhar o "caminho das pedras".

Abraços,
Alfredo
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Dom 22 Fev 2015 - 20:18

vc usou um fio simples para trazer a bobina? use um fio blindado. também acredito que aquele p-10 metálico esta interferindo, notei no meu projeto que o reator eletrônico da lâmpada fluorescente interfere no equipamento
quando montei meu polonês tive que inverter o fio da bobina tem haver com enrolar no sentido horário anti-horário fase do rolamento
o p3 delay é muito sensível aconselho faze-lo soldado o meu pretendo traze-lo com fio brindado e aterrar a carcaça do potenciometro
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Dom 22 Fev 2015 - 22:20

Com a Graça de Deus o projeto do amigo Alfredo a de funcionar
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Seg 23 Fev 2015 - 19:21

jose guyt silva escreveu:vc usou um fio simples para trazer a bobina? use um fio blindado. também acredito que aquele p-10 metálico esta interferindo, notei no meu projeto que o reator eletrônico da lâmpada fluorescente interfere no equipamento
quando montei meu polonês tive que inverter o fio da bobina tem haver com enrolar no sentido horário anti-horário fase do rolamento
o p3 delay é muito sensível aconselho faze-lo soldado o meu pretendo traze-lo com fio brindado e aterrar a carcaça do potenciometro

Como assim fio blindado para fazer a bobina?  Você quis dizer, blindado entre a bobina e a placa?

O circuito já está funcionando quase como deveria.  Eu disse quase, pelo fato de está com pouco alcance; uma moeda de 10 centavos, está detectando com 10cm.  Sei que pode chegar a mais ajustando a bobina, mas vai ficar mais para frente.

O problema era o potenciômetro de delay que estava com problema (mesmo medindo 100K de uma extremidade a outra) estava variando o cursor, troquei e começou a funcionar, ficou meio instável, aí diminuí o comprimento dos fios e melhorou.

Agora uma coisa que já tinha notado no vídeo postado acima pelo jose guyt silva, havia me deixado com a impressão que só detectava quando aproximava o metal da borda da bobina.

Quando fiz os testes, percebi que só detecta quando cruza a borda da bobina, e não gostei disto; assim como não gostei de que quando fica parado sobre o metal, a bobina não reage, e assim desta forma, se não ficar em movimento constante, vai perder o "tesouro" que está enterrado.
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Seg 23 Fev 2015 - 21:44

não é fazer é trazer vir da bobina até o circuito
e é isso mesmo não pega profundo e só cruzando o metal,e é ruim pra aço inox
pega melhor cobre alumínio latão, se vc ainda não fez o pi polonês faça-o é super sensível


avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Seg 23 Fev 2015 - 21:54

Ia esquecendo de falar que pode usar um transdutor piezo no lugar do alto-falante, que o volume fica mais alto.


E ainda pode ser usado, como "sonda" (seguidor de sinal), para ajudar a quem não tem osciloscópio.


Última edição por Alfredo Padrao em Seg 16 Maio 2016 - 23:28, editado 1 vez(es)
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Seg 23 Fev 2015 - 22:01

jose guyt silva, Aquele cabo que vem da bobina para o circuito, através do plug P10, é blindado.

Eu estava com o material, comprado para fazer os 2; o Surfmaster e o Polonês, mas pretendia montar só um.

Mas acho que vou ter que montar o Polonês.
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Ter 24 Fev 2015 - 2:01

na qualidade de cientistas amadores sugiro fazermos vários tipos de bobina acredito ser a bobina o segredo:



eu tive uma ideia doida, estampar essa imagem em uma placa de fenolite de uns 20cm de diâmetro:
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Ter 24 Fev 2015 - 21:14


o amigo Alfredo matou a pau com a dica do piezo eu coloquei um tweeter piezo
ficou joia muito alto com o piezinho de placa de microondas ficou meio fraco
outra dica quem precisa de uma bobina pronta pra fazer teste no surf ou polonês é só arrancar a bobina de auto falantes velhos da pra deste, simples e fácil de encontrar
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Ter 24 Fev 2015 - 21:27


essa é minha bobina definitiva é enrolada num PVC 10cm de diâmetro 30 voltas
pegou melhor que a bobina 20cm
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Qua 25 Fev 2015 - 11:01

desiste do meu projeto surf pi muito instável tem que ficar ajustando todo o tempo não é tão profundo tem que ficar cruzando o tesouro enterrado se não não pega, mais valeu a experiência minha próxima empreitada é o TERMINATOR 3
segue vídeos:

avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Qua 25 Fev 2015 - 19:35

depois de muito quebrar a cabeça consegui deixar super estável estudando o esquema coloquei um resistor de 100k entre os pontos 9 e 11 do U4 4093


avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Qui 26 Fev 2015 - 12:38

ta ai os dois prontos pi polonês e surf pi


comparação entre eles:

avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Sab 28 Fev 2015 - 17:52

jose guyt silva escreveu:depois de muito quebrar a cabeça consegui deixar super estável estudando o esquema coloquei um resistor de 100k entre os pontos 9 e 11 do U4 4093

Dá para você explicar um pouco mais sobre esta modificação que fez.

Estou procurando, uma forma de obter um pouco mais de profundidade.  Estou procurando por outras bobinas, ou até mesmo de colocar o acoplamento dos transistores Q1 e Q2, na forma do PI Polonês.

Ou seja, em vez do sinal que vai para Q2 ser retirado do pino 3 do integrado U1; retirar do coletor de Q1 através de um resistor de 100R ou 220R.
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Dom 1 Mar 2015 - 21:43

retiro tudo que disse do surf pi ele é muito bom em extremo superior ao pi polonês
fui até a praia em um farofão de família com esposa e filhos me enchendo  o saco tive uns 20 no máximo 30 minutos de caçada este o resultado o surf pega preciso vc consegue identificar o local exato onde esta enterrado já o polonês vc tem que abrir um panelão de uns trinta centímetro que da um montão de areia e perde-se muito tempo para localizar o tesouro
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Alfredo Padrao em Seg 2 Mar 2015 - 1:01

Bela coleção jose guyt silva Very Happy

Mas fala um pouco sobre o comportamento, quanto a instabilidade. Há muita diferença, de quando está em campo, em relação a quando está dentro de casa, tentando ajustar?
avatar
Alfredo Padrao
Nível 2
Nível 2

Mensagens : 200
Data de inscrição : 16/01/2013
Idade : 55
Localização : Rio de Janeiro - RJ

http://cuboparaguitarra.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por jose guyt silva em Seg 2 Mar 2015 - 11:02

Alfredo Padrao escreveu:Bela coleção jose guyt silva Very Happy

Mas fala um pouco sobre o comportamento, quanto a instabilidade.  Há muita diferença, de quando está em campo, em relação a quando está dentro de casa, tentando ajustar?

antes de eu colocar um resistor de 100k entre os pontos 9 e 11 do U4 4093 ele captada e digamos assim travava e ficava apitando direto oscilando tinha que zerar o delay e reajustar agora tá bem estável mergulhei no mar areia molha areia seca perto de equipamento de som dos kiosques celulares nada interfere, um prego enferrujado peguei em areia molhada há uns dois palmos de fundura creio que na casa dos 30cm
avatar
jose guyt silva
Nível 2
Nível 2

Mensagens : 112
Data de inscrição : 02/02/2015
Idade : 40
Localização : tiradentes Mg

Voltar ao Topo Ir em baixo

Re: Detector Surf Pi.

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 6 de 15 Anterior  1 ... 5, 6, 7 ... 10 ... 15  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
