NS450 - FONTE CHAVEADA PARTE 2

Página 5 de 37 Anterior  1, 2, 3, 4, 5, 6 ... 21 ... 37  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por naldo santos em Ter 13 Ago 2013 - 14:46

Rafael Silveira escreveu:Minha fonte está quase pronta, falta o trafo que estou enrolando, faltou fio awg 19 para o secundário, o que eu tinha antes ficou curto porque eu estou enrolando em um nucleo menor e mais "grosso". O outro não iria combinar na furação da placa. Falta os diodos da fonte, 2 eletrolíticos e 5 capacitores de 470k x 400v. Eu tenho eles, mas é de 630v e são muito grandes e não cabem tudo na placa. hehe
O resto já está tudo pronto. Ta ficando bonita a placa.
Rafa os capacitores de 470k podem ser substituidos por dois de 105k (1u) encontrados em fonte atx !! Positivo

_________________
Naldo Santos.

só sei que nada sei!!!
avatar
naldo santos
MODERADOR
MODERADOR

Mensagens : 1599
Data de inscrição : 30/08/2012
Idade : 44
Localização : salvador-ba

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Ter 13 Ago 2013 - 14:50

naldo santos escreveu:
Rafael Silveira escreveu:Minha fonte está quase pronta, falta o trafo que estou enrolando, faltou fio awg 19 para o secundário, o que eu tinha antes ficou curto porque eu estou enrolando em um nucleo menor e mais "grosso". O outro não iria combinar na furação da placa. Falta os diodos da fonte, 2 eletrolíticos e 5 capacitores de 470k x 400v. Eu tenho eles, mas é de 630v e são muito grandes e não cabem tudo na placa. hehe
O resto já está tudo pronto. Ta ficando bonita a placa.
Rafa os capacitores de 470k podem ser substituidos por dois de 105k (1u) encontrados em fonte atx !! Positivo
Eu tava pensando em te perguntar se dava pra fazer isso, mas eu fiquei sem jeito.... hehehe
Vou fazer isso. Valeu Naldo pela dica. Positivo

_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Ter 13 Ago 2013 - 14:59

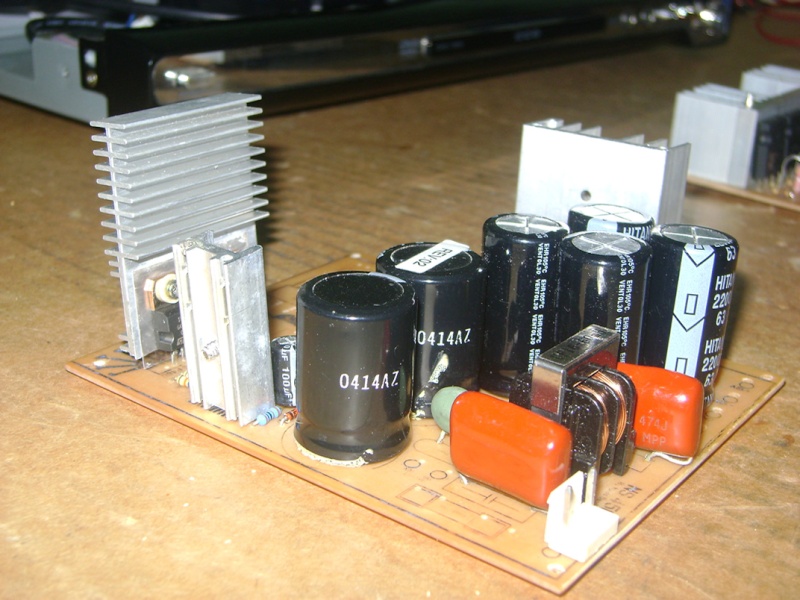

Em primeira mão, uma foto de como está ficando a minha fonte:



A foto está ruim, porque tirei com o celular, mas quando a fonte estiver pronta, vou tirar fotos com a câmera da minha irmã e ficará melhor.

_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Caca Silva em Ter 13 Ago 2013 - 15:48

Muito bom Rafael. Os capacitores de filtro do secundário são de quanto? Isso em um dissipador no secundário são estabilizadores?

_________________
avatar
Caca Silva
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 5950
Data de inscrição : 30/01/2011
Idade : 37
Localização : Ritápolis MG

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Ter 13 Ago 2013 - 17:10

cacabest escreveu:Muito bom Rafael. Os capacitores de filtro do secundário são de quanto? Isso em um dissipador no secundário são estabilizadores?
Valeu Cacá!!!
Eu pedi ao Renato uma modificação na fonte Cacá. Ele colocou 4 capacitores de filtro de 2200uf ao invés de 2 de 4700uF que eu não estava encontrando e nessa modificação, ele já colocou 2 reguladores (esses no dissipador do secundário) para a fonte de +12V e -12V para ser usado para ligar um pré ou um módulo mp3 por exemplo... No trafo original, vai mais 10 espiras (5+5) de fio AWG 21. Caso tenha interesse nessa fonte, eu passo o link para download...


_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Caca Silva em Ter 13 Ago 2013 - 17:31

Legal Rafael.

_________________
avatar
Caca Silva
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 5950
Data de inscrição : 30/01/2011
Idade : 37
Localização : Ritápolis MG

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por ZAS em Ter 13 Ago 2013 - 19:41

Eu já tinha pedido os arquivos que ele montou! Com essa mudança (e jeitinho), agora é possível usar os dois de 4700uF ou, na falta destes, quatro de 2200uF Positivo
Rafael, coloca os links para o pessoal, das trilhas e da legenda. Do jeito que anda difícil encontrar componentes...
avatar
ZAS
Nível 1
Nível 1

Mensagens : 68
Data de inscrição : 27/03/2013
Idade : 59
Localização : Rio de Janeiro

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Ter 13 Ago 2013 - 19:48

Aqui está o link para download:

mega.co.nz #!pF1WDbza!DG8w6xgfXd3F9uKz54alY29SUWh5A0rBqJQgTuOdiG4

(Não pedi ao Renato se eu poderia postar, mas não vejo nada de mais em postar... hehe)


Última edição por Rafael Silveira em Ter 13 Ago 2013 - 20:27, editado 1 vez(es) (Razão : Troca do link)

_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por ZAS em Ter 13 Ago 2013 - 19:55

Rafael, acho que está pedindo senha pra baixar o arquivo!

Renato é gente boa. Daqui a pouco ele aparece com novidades pra gente!
avatar
ZAS
Nível 1
Nível 1

Mensagens : 68
Data de inscrição : 27/03/2013
Idade : 59
Localização : Rio de Janeiro

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Ter 13 Ago 2013 - 20:28

Troquei o link ali em cima e vou postar aqui também:
mega.co.nz #!pF1WDbza!DG8w6xgfXd3F9uKz54alY29SUWh5A0rBqJQgTuOdiG4

Eu nunca havia upado nada no Mega, por isso eu não sabia usar, acho que agora dá certo. hehe

_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por ZAS em Ter 13 Ago 2013 - 21:10

Agora está funcionando Positivo

Rafael, que componente é esse 'filtro de entrada', alguma peça que você reaproveitou? A foto realmente não ficou boa.

Onde vai o 'center tape' do enrolamento de 10 espiras (5+5) de fio 21AWG para +12V e -12V, no pino de baixo à esquerda do transformador, conectando ao pino (3 nas informações já dadas) que tem o 'center tape' do secundário, ou seja: ligando os dois 'centers tapes'?
avatar
ZAS
Nível 1
Nível 1

Mensagens : 68
Data de inscrição : 27/03/2013
Idade : 59
Localização : Rio de Janeiro

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Qua 14 Ago 2013 - 10:06

Gonçalo escreveu:Agora está funcionando Positivo

Rafael, que componente é esse 'filtro de entrada', alguma peça que você reaproveitou? A foto realmente não ficou boa.

Onde vai o 'center tape' do enrolamento de 10 espiras (5+5) de fio 21AWG para +12V e -12V, no pino de baixo à esquerda do transformador, conectando ao pino (3 nas informações já dadas) que tem o 'center tape' do secundário, ou seja: ligando os dois 'centers tapes'?
Imagino que esse filtro de entrada que você se refere deve ser o "Line Filter", se for, eu retirei ele de uma fonte de dvd player. Isso é uma coisa fácil de encontrar, parece um trafo pequeno, toda fonte chaveada tem na entrada... Caso não for isso que você quer saber, me explique melhor, ok? Depois vou tirar umas fotos melhores e posto aqui de vários angulos.

Sobre o center tape, pelo Renato desenhou é isso mesmo como você disse. As trilhas dos 2 centers tape são a mesma.

_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Rafael Silveira em Qua 14 Ago 2013 - 10:30

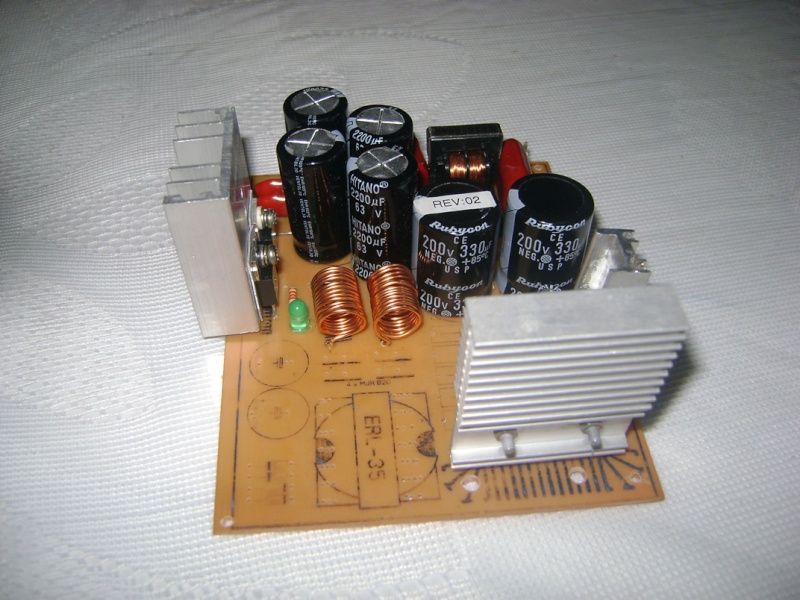

Algumas fotos melhores:









O que deixa a placa feia é esses capacitores de poliester que são muito grandes, eles são de 630V...

_________________
Respeite as Regras do Fórum!


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 26
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Joao Pereira de Jesus em Qua 14 Ago 2013 - 11:47

Depoimenteo:
Há um ano minha televisão deu defeito. Pesquisei na internet e achei várias informações de que o defeito estava em 4 capacitores subdimensionados pela LG. Um dos sites, que era muito educativo, explicava quais os capacitores a serem trocados, inclusive com fotos ilustrativas. Resolvi tentar fazer o serviço, sendo que não sou técnico; sou apenas curioso. Quando abri a TV, vi que a minha fonte era diferente e que não havia os capacitores que apareciam nas fotos. Troquei dois que visivelmente estavam estourados. Pois bem, semana passada, precisei revisitar minha fonte e fiquei abismado com as soldas que eu havia feito naquela época. Na verdade, o que estou querendo dizer, com essa encheção de linguiça é que eu nem soldar direito sabia antes de entrar nessa empreitada. Estou muito feliz por ter conseguido montar a fonte e botado para funcionar. Pelo menos eu acho que está. Era isso, vamos ao amplificador agora.
avatar
Joao Pereira de Jesus
Nível 1
Nível 1

Mensagens : 28
Data de inscrição : 22/05/2013
Idade : 48
Localização : Salvador

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por ricardoc978 em Qua 14 Ago 2013 - 14:17

Alguém aqui do Rio sabe onde vende os fio para enrolar o trafo ?
Obrigado.
avatar
ricardoc978
Avançado
Avançado

Mensagens : 413
Data de inscrição : 12/12/2012
Idade : 45
Localização : rio de janeiro-rj

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Joao Pereira de Jesus em Qua 14 Ago 2013 - 17:04

Naldo, esse trafo da última montagem é igual ao seu original?
avatar
Joao Pereira de Jesus
Nível 1
Nível 1

Mensagens : 28
Data de inscrição : 22/05/2013
Idade : 48
Localização : Salvador

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Joao Pereira de Jesus em Qua 14 Ago 2013 - 17:12

Mais: o center tape poderia ser montado igual o das fontes ATX, fazendo acima do trafo, igual na figura abaixo?
avatar
Joao Pereira de Jesus
Nível 1
Nível 1

Mensagens : 28
Data de inscrição : 22/05/2013
Idade : 48
Localização : Salvador

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por naldo santos em Qua 14 Ago 2013 - 18:19

Joao Pereira de Jesus escreveu:Naldo, esse trafo da última montagem é igual ao seu original?
a diferença esta nos pinos do secundario e os 12V que na primeira versão tem porem a placa do grupo de compras não tem..só isso!! Positivo

_________________
Naldo Santos.

só sei que nada sei!!!
avatar
naldo santos
MODERADOR
MODERADOR

Mensagens : 1599
Data de inscrição : 30/08/2012
Idade : 44
Localização : salvador-ba

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por naldo santos em Qua 14 Ago 2013 - 18:22

Joao Pereira de Jesus escreveu:Mais: o center tape poderia ser montado igual o das fontes ATX, fazendo acima do trafo, igual na figura abaixo?
sim poderia, embora do jeito simples ainda sim tem gente batendo cabeça com o trafo imagine se fosse assim!!!

_________________
Naldo Santos.

só sei que nada sei!!!
avatar
naldo santos
MODERADOR
MODERADOR

Mensagens : 1599
Data de inscrição : 30/08/2012
Idade : 44
Localização : salvador-ba

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por naldo santos em Qua 14 Ago 2013 - 18:23

Rafael Silveira escreveu:Algumas fotos melhores:









O que deixa a placa feia é esses capacitores de poliester que são muito grandes, eles são de 630V...
parabéns Rafa esta ficando excelente!!!! Positivo

_________________
Naldo Santos.

só sei que nada sei!!!
avatar
naldo santos
MODERADOR
MODERADOR

Mensagens : 1599
Data de inscrição : 30/08/2012
Idade : 44
Localização : salvador-ba

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Joao Pereira de Jesus em Qua 14 Ago 2013 - 19:55

Naldo, eu me referi a essa do Rafael que também tem 12v.
avatar
Joao Pereira de Jesus
Nível 1
Nível 1

Mensagens : 28
Data de inscrição : 22/05/2013
Idade : 48
Localização : Salvador

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por jlg em Qui 15 Ago 2013 - 15:52

Amigos, enquanto os CORREIOS enrolam com a entrega das peças, vou incomodar vocês?

Tenho quatro caixas de 4ohms x 250W, sempre usei de 2 em 2 em paralelo, dando assim 500W e 2ohms.

Para usar o NS450 Amp em 2 ohms acho que terei que usar uma tensão menor, quantas espiras devo usar no secundário do trafo para dar essa tensão menor o suficiente pro amplificador trabalhar em 2ohms?

Estou pensando em entolar o trafo da seguinte forma: primeiro as 40 espitas do primário, com fio 21 ou 22 e depois o secundário com fio 18 (são os fios que sobraram da confeção de um trafo convencional), vocês acham que dará certo se eu simplificar desta maneira?

avatar
jlg
Nível 1
Nível 1

Mensagens : 45
Data de inscrição : 29/10/2012
Idade : 36
Localização : Angélica MS

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Caca Silva em Qui 15 Ago 2013 - 16:49

Amigo o Naldo vai saber te informar melhor mas acho que é o contrário a tensão tem que ser maior, na ordem dos 52V mais ou menos.

_________________
avatar
Caca Silva
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 5950
Data de inscrição : 30/01/2011
Idade : 37
Localização : Ritápolis MG

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por naldo santos em Qui 15 Ago 2013 - 17:58

jlg escreveu:Amigos, enquanto os CORREIOS enrolam com a entrega das peças, vou incomodar vocês?

Tenho quatro caixas de 4ohms x 250W, sempre usei de 2 em 2 em paralelo, dando assim 500W e 2ohms.

Para usar o NS450 Amp em 2 ohms acho que terei que usar uma tensão menor, quantas espiras devo usar no secundário do trafo para dar essa tensão menor o suficiente pro amplificador trabalhar em 2ohms?

Estou pensando em entolar o trafo da seguinte forma: primeiro as 40 espitas do primário, com fio 21 ou 22 e depois o secundário com fio 18 (são os fios que sobraram da confeção de um trafo convencional), vocês acham que dará certo se eu simplificar desta maneira?

cacabest escreveu:Amigo o Naldo vai saber te informar melhor mas acho que é o contrário a tensão tem que ser maior, na ordem dos 52V mais ou menos.
para obter os 400W em 2R tem que usar 52V porem precisara de um bom dissipador e cooler nele agora se quer trabalhar com segurança em 2R... diminua a tensão de trabalho para 38 a 40V não chegara aos 400w porem tera maior segurança e asseguro que a potencia ainda é poderosa!!!! Positivo

_________________
Naldo Santos.

só sei que nada sei!!!
avatar
naldo santos
MODERADOR
MODERADOR

Mensagens : 1599
Data de inscrição : 30/08/2012
Idade : 44
Localização : salvador-ba

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por diogo.cs em Qui 15 Ago 2013 - 21:04

boa noite sou novo no forum estou montando a fonte ns450 so q modifiquei ela para 12v ate agora ja retirei 19 amperes com 12.5v estou montando a teste com trafo toroidal e ficou show de bola e pra quem nao tem sucata gostaria de postar um sit q vende fio carretel ferrite ci muitas coisas para fonte chaveada nao sei se vcs ja conhecem mais comprei um carretel e ferrite e chegou direitinho http://www.eletrodex.com.br/ gostaria de agradecer a ajuda do pessoal que projeta circuitos e libera para o pessoal
abraço...
avatar
diogo.cs
Nível 1
Nível 1

Mensagens : 1
Data de inscrição : 07/08/2013
Idade : 27
Localização : Florianopolis

Voltar ao Topo Ir em baixo

Re: NS450 - FONTE CHAVEADA PARTE 2

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 5 de 37 Anterior  1, 2, 3, 4, 5, 6 ... 21 ... 37  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
