ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Página 1 de 3 1, 2, 3  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por rubens gomes em Dom 6 Dez 2015 - 10:40

Pretendo enrolar um gerador usando 16 motores de tanquinho, usando as (chapas) do estator formando um estator de 40 cm de comprimento com 7 cm de largura e 24 canaletas o rotor sera feito de pvc com imas de neodimio, será viável isso?
alguem daria uma idéia de como é feita as bobinas e bitola dos fios ou se as bobinas sao enroladas invertidas, ou sequenciais?
enfim é somente um projeto. aguardo comentários!
avatar
rubens gomes
Nível 1
Nível 1

Mensagens : 57
Data de inscrição : 27/01/2015
Idade : 60
Localização : belo horizonte

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por Sergioleo em Seg 7 Dez 2015 - 1:22

rubens gomes escreveu:Pretendo enrolar um gerador usando 16 motores de tanquinho, usando  as (chapas) do estator formando um estator de 40 cm de comprimento com 7 cm de largura e 24 canaletas o rotor sera feito de pvc com imas de neodimio, será viável isso?
alguem daria uma  idéia de como é feita as bobinas e bitola dos fios ou se as bobinas sao enroladas invertidas, ou sequenciais?
enfim é somente um projeto. aguardo comentários!


Cara acredito que não ficar tão bom,pois acredito que como nos transformadores não fica muito bom somar muitos núcleos empilhados nos trafos bons tem núcleo quadrado pois as laterais podem não ser suficiente,posso estar falando (PALAVRA CENSURADA 06) comparando núcleo de trafo com núcleo de motor,tb quero fazer um estou pensando em usar um motor grande que comprarei em ferro velho,estou pesquisando a respeito tb para,mais pretendo fazer um assim com imã de neodímio tb ,tipo este acho que seria mais fácil e eficaz [Você precisa estar registrado e conectado para ver este link.]
avatar
Sergioleo
Nível 1
Nível 1

Mensagens : 44
Data de inscrição : 01/09/2015
Idade : 35
Localização : Cotia

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Seg 7 Dez 2015 - 14:14

Sergioleo escreveu:


Cara acredito que não ficar tão bom,pois acredito que como nos transformadores não fica muito bom somar muitos núcleos empilhados nos trafos bons tem núcleo quadrado pois as laterais podem não ser suficiente,posso estar falando (PALAVRA CENSURADA 06) comparando núcleo de trafo com núcleo de motor,tb quero fazer um estou pensando em usar um motor grande que comprarei em ferro velho,estou pesquisando a respeito tb para,mais pretendo fazer um assim com imã de neodímio tb ,tipo este acho que seria mais fácil e eficaz  https://youtu.be/074sZHvPa-M

Se eu seu motor grande comprado no ferro velho for de indução, nem precisa pôr imas.
Ele já gera energia da forma original, como está.

[Você precisa estar registrado e conectado para ver este link.]

Veja outro:
[Você precisa estar registrado e conectado para ver este link.]


Mais um:
[Você precisa estar registrado e conectado para ver este link.]


Uma curiosidade sobre motores de indução:

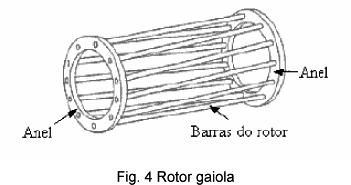

Os rotores do motor de indução também são bobinados.
Estas barras de cobre ou de alumínio funcionam como bobinas de apenas meia espira.
Circula correntes altíssimas nestas barras, de 500 amperes ou mais. Elas estão em curto-circuito. Quando sofrem indutão, o campo magnético que elas produzem se opõe ao campo magnético do rotor, daí cria uma força no sentido de girar. Daí que vem o nome do motor: Motor de indução.
As chapas de aço silício entre as barras de cobre ou de alumínio servem para amplificar o campo magnético das barras.

Para este tipo de motor funcionar como gerador, tem que pôr capacitores em paralelo com as bobinas de alimentação.
Os capacitores fazem circula uma corrente ressonante que cria uma indução lá nas barras do rotor, que por sua vez fazem gerar.
É um tipo de gerador Auto-Excitado por capacitor

Nem tudo são as mil maravilhas:
Este tipo de gerador tem problemas com cargas reativas.
Se for cargas resistivas, eles tocam a carga sem problemas.
Mas se a carga tiver energia reativa, eles dão problemas de estabilidade, pois a energia reativa mexe na Auto-Excitação que é justamente ajustada por energia reativa capacitiva.

Para este tipo de gerador poder funcionar perfeitamente, as cargas teria que ter seus fatores de potência devidamente corrigidos.
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por rubens gomes em Ter 8 Dez 2015 - 14:16

eu ja tinha visto todos esses videos, valeu, o de motor de tanquinho achei estranho dar aquela voltagem tenho um aqui e ele so deu 2,7 volts! tem uma fabrica de geradores de baixa rotaçao em manhuaçu mas o preço é muito alto quase 3 mil um de 6 kva.... [Você precisa estar registrado e conectado para ver este link.] pelo que vi nas fotos o gerador é bem comprido deve ter uns 40 cm...
com motor bifasico a voltagem é muito pouca tambem!!! testei aqui um de maquina de lavar antiga (brastemp) nao chega a 6 volts... com rotor de imas...
entao desmachei o estator e vou fazer outro enrolamento com fio mais grosso e bobinas em serie.. e ve no que dá mas minha inteçao é usar chapas de motor de tanquinho tem muito aqui no ferro velho.... alguem conseguir uma voltagem boa favor postar como conseguiu tem esse video o cara conseguiu 500 volts ai ate precisa de fazer um auto transformador para manter 127 v ac ,ai ja é facil de fazer veja esse video [Você precisa estar registrado e conectado para ver este link.]
avatar
rubens gomes
Nível 1
Nível 1

Mensagens : 57
Data de inscrição : 27/01/2015
Idade : 60
Localização : belo horizonte

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por rubens gomes em Ter 8 Dez 2015 - 14:18

parece que é muito mais facil conseguir com um motor trifasico... desses grandes de industria...
avatar
rubens gomes
Nível 1
Nível 1

Mensagens : 57
Data de inscrição : 27/01/2015
Idade : 60
Localização : belo horizonte

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por Sergioleo em Ter 8 Dez 2015 - 15:45

rubens gomes escreveu:parece que é muito mais facil conseguir com um motor trifasico... desses grandes de industria...
Amigo quero fazer um assim com um motor destes ai ta o dilema como será que enrola as bobinas será que da pra usar a configuração normal da bobinas?,o do vídeo deu 500v agora quantos amper será que deu,ai saberíamos quantos watts dá,vou comprar um no ferro velho bem grande e vou colocar somente os imãs não vou mexer no enrolamento se não ficar bom,ai eu dou um jeito gostei da sua ideia de usar auto trafo,pra deixar a tenção padrão,tenho um motor de biz aqui acho que dá certinho pra fazer o que quero.
avatar
Sergioleo
Nível 1
Nível 1

Mensagens : 44
Data de inscrição : 01/09/2015
Idade : 35
Localização : Cotia

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por rubens gomes em Ter 8 Dez 2015 - 23:21

um motor de biz da sim, coloca ele funcionando com gerador de hidrogenio.
avatar
rubens gomes
Nível 1
Nível 1

Mensagens : 57
Data de inscrição : 27/01/2015
Idade : 60
Localização : belo horizonte

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por rubens gomes em Ter 8 Dez 2015 - 23:29

no video realmente deu 500 volts, mas se nao tiver amperagem nao adianta nada! se seu gerador funcionar beleza me dá um toque ok, tipo qual motor voce usou e se fez alguma mudança.,
avatar
rubens gomes
Nível 1
Nível 1

Mensagens : 57
Data de inscrição : 27/01/2015
Idade : 60
Localização : belo horizonte

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por Sergioleo em Qua 9 Dez 2015 - 0:36

rubens gomes escreveu:no video realmente deu 500 volts, mas se nao tiver amperagem nao adianta nada! se seu gerador funcionar beleza me dá um toque ok, tipo qual motor voce usou e se fez alguma mudança.,
Ok só que isso é mais pra frente tem que ir adquirindo aos poucos e só no tempo livre posso mexer,mais que vou fazer isso é fato se vai funcionar bem ai é outro papo kk
avatar
Sergioleo
Nível 1
Nível 1

Mensagens : 44
Data de inscrição : 01/09/2015
Idade : 35
Localização : Cotia

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Qua 9 Dez 2015 - 10:42

Acho que vocês estão perdendo tempo tentando por ímãs em motor.

Eles já funcionam como gerador sem necessitar de pôr imãs, vejam:



avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Qua 9 Dez 2015 - 10:43

A explicação técnica do funcionamento está aqui:
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por rubens gomes em Seg 14 Dez 2015 - 0:31

mas parece que os motores trifasicos precisa de muito rpm para gerar, e um motor com rotor de imas acende uma lampada girando somente com a mao!
avatar
rubens gomes
Nível 1
Nível 1

Mensagens : 57
Data de inscrição : 27/01/2015
Idade : 60
Localização : belo horizonte

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Seg 14 Dez 2015 - 15:36

Estou acompanhando o tópico mais eu presiso gerar apenas 250w em 24v dc para alimentar 2 baterias de 60A Estacionaria ..
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Ter 15 Dez 2015 - 10:57

rubens gomes escreveu:mas parece que os motores trifasicos precisa de muito rpm para gerar, e um motor com rotor de imas acende uma lampada girando somente com a mao!

O motor trifásico precisa de muito menos rotação que um gerador comercial.
O gerador comercial precisa de uns 3000 RPM
O motor trifásico precisa de uns 1800 RMP

Não se engane com geradores de baixa rotação de ímãs permanentes:
Eles acendem uma lâmpada girando somente com a mão, mas eles precisam de força cara.

As leis dá física não perdoam:
O de imã permanente você só não precisa das engrenagens multiplicadoras.
Mas a energia mecânica que você iria precisar para acender a lâmpada seria praticamente a mesma nos dois tipos de geradores: De ímãs permanentes e de indução.

Com o de ímã permanente você só tem uma pequena diminuição nos atritos, pois elimina umas duas engrenagens multiplicadoras ou mesmo uma correia.
Em energia eólica faz diferença. Mas em outras áreas praticamente não faz diferença.

Sabia que motor de indução atinge até 90% de eficiência?
Consulte as tabelas de eficiência de motores de indução trifásico, lá na página do INMETRO
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Ter 15 Dez 2015 - 16:05

jocelio escreveu:Estou acompanhando o tópico  mais eu presiso gerar apenas 250w em 24v dc para alimentar 2 baterias de 60A Estacionaria ..

Use dois alternadores de moto.
Eles possuem estator bobinado trifásico e rotor de imã de neodímio.
O estator pode ser rebobinado para dar tensões maiores.
Cada alternador gera na faixa de uns 150 watts.

Vai precisar fixá-los em rolamentos. Pois eles aproveitam a estrutura da moto lá no motor.
Fora do motor, o rotor fica solto e estator também.
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Ter 15 Dez 2015 - 16:23

albert_emule escreveu:

Use dois alternadores de moto.
Eles possuem estator bobinado trifásico e rotor de imã de neodímio.
O estator pode ser rebobinado para dar tensões maiores.
Cada alternador gera na faixa de uns 150 watts.

Vai precisar fixá-los em rolamentos. Pois eles aproveitam a estrutura da moto lá no motor.
Fora do motor, o rotor fica solto e estator também.
Vou ver se consigo akii nas sucatas de moto um mais eu tenho destes akii de video cassete antio tenho varios ..
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Ter 15 Dez 2015 - 21:23

jocelio escreveu:
Vou ver se consigo akii nas sucatas de moto um  mais eu tenho destes akii de video cassete antio tenho varios   ..


Estes daí não geram nem 10W.

Eu me lembro de ter lido que você pedia algo em torno de 250 watts em 24V.
250W em 24V dá 10.41 amperes.

É uma corrente alta hehehe.
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Ter 15 Dez 2015 - 21:27

Um alternador de moto gera uns 10 amperes, mas em 12V.

Para gerar em 24V, teria que ser dois deles juntos, cada um gerando 5 amperes e com estator rebobinado para alcançar 24V.
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Ter 15 Dez 2015 - 22:18

KKKKKKKKKKKKKKKKKKKKKKK Nem 10w kkkk bom amigo então sendo assim vou arrumar os estatores de moto pode ser qualquer um ? o amigo me ajudara a enrolar ele ? rsrsr eque não tenho a minima ideia de como calcular e nem qual sentido enrolar quanto aos rolamentos isso e o de menos rsrsrs mes que vem esta chegando 50 celulas solares axo que consigo uns 50w ai ja ajuda o projetinho rsrsr pois aqui não venta muito mais quando venta e muito forte srsrs Positivo .. se o amigo tiver augumas imagens ja ajuda bastante sobre estatores e como funcionãom ..
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Ter 15 Dez 2015 - 22:30

Meu amigo albert acho que no meu caso ficara mais ou menos assim correto ..
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Ter 15 Dez 2015 - 22:34

Mais um video muito interessante
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por albert_emule em Ter 15 Dez 2015 - 23:48

Estes imãs custam mais de R$1.000,00 mesmo comprando na china.
Fora o fio da bobina e toda a mão de obra.

E o resultado é duvidoso.

Por este preço, prefiro investir num alternador de ímãs permanente da alterima.

Desculpe aí kkkk
O pessimista na verdade é o otimista bem informado.



avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Qua 16 Dez 2015 - 10:08

KKKKKKKKKKKK não não rsrs eu pretendo fazer meu gerador eolico de baixissimo custo pois se não eu compraria um ja pronto e proficional rsrsr afina com 700 reais ja se enconta nos mercados então eu pretendo usar o maximo da sucata rsrs ..e fazer um milagre de gastar com o aero gerador no maximo 300 reais rsrsr viva la socata ..
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por systemjol em Qua 16 Dez 2015 - 12:30

Amigo Jocelio,o que me desanima na energia eólica é o fato de que pra gerar uma boa potencia o gerador tem que girar numa velocidade alta,pois tem poucos polos.Quanto mais polos tiver menor será a velocidade necessaria pra alcançar uma boa potencia.Mas veja bem,um alternador de 6 polos precisa girar ha mais de 1000rpm pra gerar bem,isso desanima qualquer um.Se fosse um sistema hidraulico,com polias etc ai seria bem melhor,mas eólico é chato.Melhor investir numa placa solar.
avatar
systemjol
Avançado
Avançado

Mensagens : 861
Data de inscrição : 24/12/2012
Idade : 31
Localização : Almenara-MG

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por jocelio em Qua 16 Dez 2015 - 12:45

Question Question Question Question rsrsrs isso e verdade por isso vou investir em um sistema misto srsr painel solar e eolico o solar ja esta acaminho comprei as celulas para fabricar meu propio painel solar ja o eolico vc falando dos 1000rpm desanima mesmo kkk mais presiso de 250w em 24v mais e pra carregar baterias e utilisar a noite em tv led e iluminação da casa so mente isso e talvez um ventilador de 30cm ..
avatar
jocelio
Avançado
Avançado

Mensagens : 394
Data de inscrição : 20/11/2013
Idade : 26
Localização : bayeux pb

Voltar ao Topo Ir em baixo

Re: ALGUEM SABE COMO BOBINAR UM GERADOR PELOS MENOS 7KVA

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 1 de 3 1, 2, 3  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
