Inversor para Amplificador Empty Inversor para Amplificador

Mensagem por phissico Qui 16 Fev 2017 - 23:08

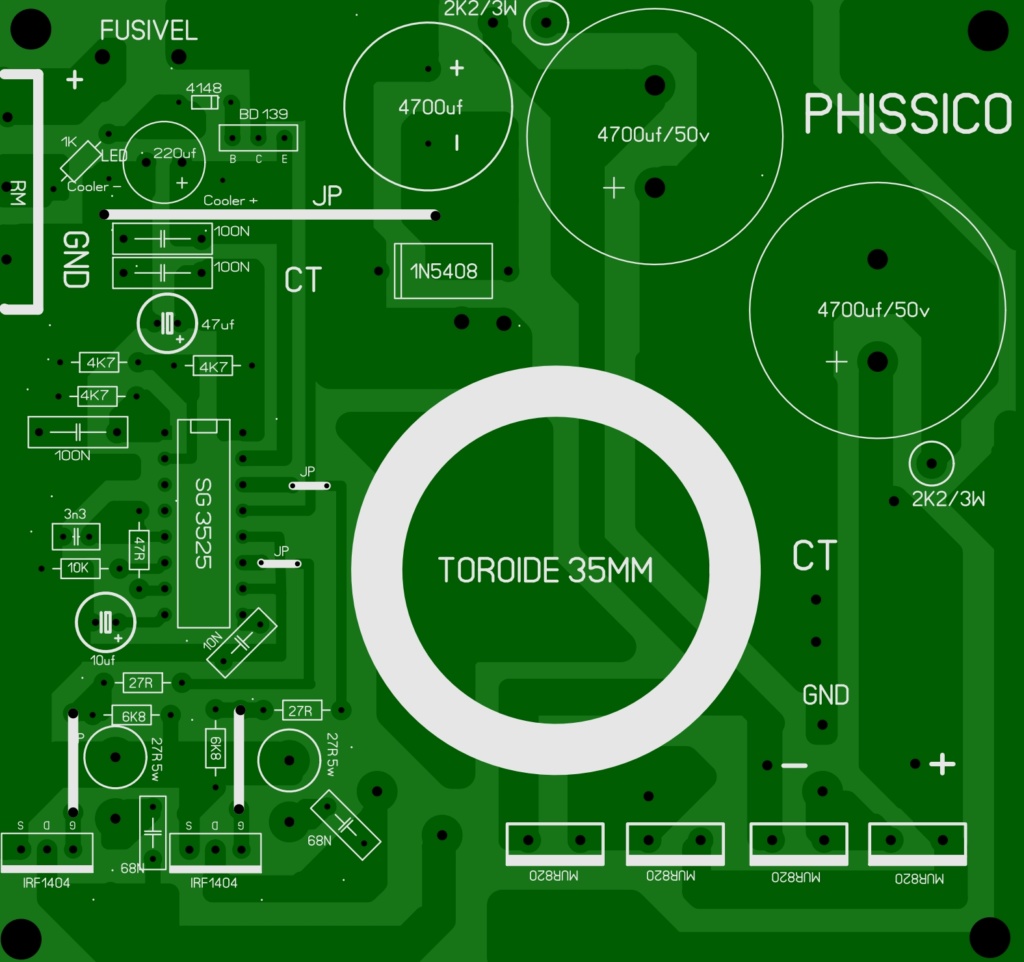

Boa Noite Galera estou postando aqui duas versões de fonte DC DC uma com menor potencia e outra com maior potencia para usar amplificadores no carro e etc ambos testados muito bom.

Inversor para Amplificador Raio_x10

neste video uso a versão de menor potencia ja acoplado com um amplificador estereo com dois tda 7294 para usar no meu carro


neste outro video falo o teste na placa de maior potencia em placa separada





segue o link para download

https://www.4shared.com/rar/dOgtAzAifi/Fonte_DC_DC__1_.html


Última edição por phissico em Qua 8 Ago 2018 - 11:44, editado 2 vez(es)
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por 0xxy Sex 17 Fev 2017 - 3:32

Olá parceiro, bom projeto esse seu, baixei um na net e montei com operacional TL494 e ficou top, se quiser eu te passo, super simples e potente.

Onde posso baixar esse programa que faz criação de placa e Layout?

Qual nome desse programa?
0xxy
0xxy
Nível 2
Nível 2

Mensagens : 182
Data de inscrição : 19/07/2015
Idade : 32
Localização : são jose do mipibu

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 17 Fev 2017 - 8:53

Esse ae e o Sprint layout 6 na parte de criação de PCB tem o link dele pra baixar juntamente com as Makro eu tenho um esquema de tl494 aqui mas eu não quis desenhar pq esses dois que desenhei eu já funcionando
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por foxeletronic Sex 17 Fev 2017 - 11:04

phissico escreveu:Boa Noite Galera eu desenhei dois inversor para modulo automotivo um inversor foi baseado no de um amp ab da taramps e o outro foi baseado num projeto postado num canal do YouTube acabei de desenhar os dois hoje não testei ainda se vocês acharem algum erro na pcb me avisem.

Inversor para Amplificador Inv21510

Inversor para Amplificador Inv_tr10

Cara me passa o lay do sprint que vou testar aqui foxeletronic@ibest.com.br
foxeletronic
foxeletronic
Avançado
Avançado

Mensagens : 771
Data de inscrição : 24/12/2012
Idade : 59
Localização : Capitão- RS

http://www.foxeletronic.com.br

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por mamacom Sex 17 Fev 2017 - 18:00

Ficou show Phissico.
mamacom
mamacom
Nível 2
Nível 2

Mensagens : 190
Data de inscrição : 13/11/2012
Idade : 62
Localização : João Pessoa - PB

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 17 Fev 2017 - 19:38

mamacom escreveu:Ficou show Phissico.

opa muito obrigado amigo foi as duas primeiras pcb que desenhei na vida sou meio novato no assunto ainda mas sempre estudando para aperfeiçoar
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 17 Fev 2017 - 19:41

foxeletronic escreveu:

Cara me passa o lay do sprint que vou testar aqui foxeletronic@ibest.com.br

opa amigo boa noite você vai montar a placa ou simular ? porque daqui uns dias eu vo montar a placa pra testar tb caso você for montar a placa basta te mandar a imagem e vc converte pra pdf ae.
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por arthurnerd Sex 17 Fev 2017 - 20:24

se vcs simula tive certo eu faço questao de fazer placa e testa mano desenha placa sem tensao simetrica sou um positivo e negativo e coloca mais um regular para 5volts
arthurnerd
arthurnerd
Nível 2
Nível 2

Mensagens : 100
Data de inscrição : 11/05/2015
Idade : 25
Localização : tucumã para

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 17 Fev 2017 - 21:14

Galera eu fiz algumas correções neles agora visando um melhor espaço para colocação de dissapador e e um ligamento que tinha ficado faltando.

Inversor para Amplificador Inv21511

Inversor para Amplificador Inv_tr11
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 17 Fev 2017 - 21:21

arthurnerd escreveu:se vcs simula tive certo eu faço questao de fazer  placa e testa mano desenha placa sem tensao simetrica sou um positivo e negativo e coloca mais um regular para 5volts

amigo o projeto do SG3525 eu tirei de um modulo ab da taramps de 700Rms funciona o do IR2153 tambem funciona ta la no canal do dantes o video dele funcionando agora e so conferir a pcb se nao tem ligação errada e partir pro abraço eu ja revisei os projetos nao achei nenhum erro, mas talvez passe algo despercebido ne.

outra coisa qual dos dois vc quer que eu coloque saida simples ? eu altero aqui pra vc
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por esc68 Sex 17 Fev 2017 - 22:56

Inversor para Amplificador B10
esc68
esc68
Nível 2
Nível 2

Mensagens : 81
Data de inscrição : 19/03/2016
Idade : 56
Localização : montes claros

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 17 Fev 2017 - 23:02

esc68 escreveu:Inversor para Amplificador B10


?????
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por foxeletronic Sáb 18 Fev 2017 - 1:01

phissico escreveu:

opa amigo boa noite você vai montar a placa ou simular ? porque daqui uns dias eu vo montar a placa pra testar tb caso você for montar a placa basta te mandar a imagem e vc converte pra pdf ae.
Boa noite fera, pois então eu iria montar a placa mesmo, pois tenho os torroides em mãos e a maioria dos componentes. Sei lá, não gosto de simulações, na prática a simulação as vezes falha e gosto de resolver os problemas no ferro quente mesmo. Abração!
foxeletronic
foxeletronic
Avançado
Avançado

Mensagens : 771
Data de inscrição : 24/12/2012
Idade : 59
Localização : Capitão- RS

http://www.foxeletronic.com.br

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sáb 18 Fev 2017 - 16:11

FOX mandei as pcb pro seu email la amigo.
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por 0xxy Sáb 18 Fev 2017 - 16:39

phissico escreveu:Esse ae e o Sprint layout 6 na parte de criação de PCB tem o link dele pra baixar juntamente com as Makro eu tenho um esquema de tl494 aqui mas eu não quis desenhar pq esses dois que desenhei eu já funcionando

Bom dia amigo, onde eu posso baixar essas Makros para adicionar ao sprint 6.0? Tem como mandar o link parceiro, porque sou leigo nesses assuntos do sprint.


desde já meu muito obrigado.
0xxy
0xxy
Nível 2
Nível 2

Mensagens : 182
Data de inscrição : 19/07/2015
Idade : 32
Localização : são jose do mipibu

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por foxeletronic Sáb 18 Fev 2017 - 18:01

phissico escreveu:FOX mandei as pcb pro seu email la amigo.

Sim já olhei e guardei num HD esterno para não perder. Valeu, muito obrigado!
foxeletronic
foxeletronic
Avançado
Avançado

Mensagens : 771
Data de inscrição : 24/12/2012
Idade : 59
Localização : Capitão- RS

http://www.foxeletronic.com.br

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sáb 18 Fev 2017 - 18:03

0xxy escreveu:

Bom dia amigo, onde eu posso baixar essas Makros para adicionar ao sprint 6.0? Tem como mandar o link parceiro, porque sou leigo nesses assuntos do sprint.


desde já meu muito obrigado.

amigo tem makro demais ae e uma coisa as pasta que estiver escrito em russo muda o nome e coloca qualquer nome em portugues senao o sprint nao reconhece a pasta flw

4shared.com/rar/rdy7qBL2ce/Makros.html
4shared.com/rar/pk5bPP5Cce/ziltecs-mackro.html
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por deus efiel Qua 22 Fev 2017 - 18:29

phissico escreveu:FOX mandei as pcb pro seu email la amigo.

boa noite amigo tem como emvia pra mim tambe
a-carlos1000@hotmail.com
deus efiel
deus efiel
Avançado
Avançado

Mensagens : 501
Data de inscrição : 24/02/2013
Idade : 41
Localização : fortaleza -ce

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Qua 22 Fev 2017 - 20:32

deus efiel escreveu:

boa noite amigo tem como emvia pra mim tambe
a-carlos1000@hotmail.com

Enviado no seu email amigo pesso que quem montar compartilhe o resultado.
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por Egon Qui 23 Fev 2017 - 16:52

phissico escreveu:

Enviado no seu email amigo pesso que quem montar compartilhe o resultado.

Colega, manda pra mim também: egonmatheus@gmail.com
Egon
Egon
Nível 2
Nível 2

Mensagens : 30
Data de inscrição : 11/03/2016
Idade : 56
Localização : São Paulo

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Qui 23 Fev 2017 - 20:04

Egon escreveu:

Colega, manda pra mim também: egonmatheus@gmail.com

enviado la amigo
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por deus efiel Qui 23 Fev 2017 - 23:00

phissico escreveu:

Enviado no seu email amigo pesso que quem montar compartilhe o resultado.
blz vou junta com oh amplificado do amigo joel
obrigado
deus efiel
deus efiel
Avançado
Avançado

Mensagens : 501
Data de inscrição : 24/02/2013
Idade : 41
Localização : fortaleza -ce

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Sex 24 Fev 2017 - 14:07

quem for montar a verssao do ir2153 tira o resistor de 1k do remote pro bd139 e deixa so o 4148
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por phissico Qua 1 Mar 2017 - 20:06

pessoal outro detalhe quem for montar a verssao do SG3525 o resistor de 47R ele so e ligado no pino 7 e 5 tem uma trilha ligando ae tb no pino 4 essa trilha deve ser cortada os pino 4 e 3 nao sao ligados a nada foi erro meu na hora de fazer as ligações la
phissico
phissico
Nível 2
Nível 2

Mensagens : 226
Data de inscrição : 16/12/2015
Idade : 34
Localização : Catalao go

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por djdanieldorneles Qua 29 Mar 2017 - 19:04

amigo tem como vc me enviar o layout!! djdanieldorneles@hotmail.com
djdanieldorneles
djdanieldorneles
Nível 2
Nível 2

Mensagens : 36
Data de inscrição : 05/06/2012
Idade : 44
Localização : tupaciguara

Ir para o topo Ir para baixo

Inversor para Amplificador Empty Re: Inversor para Amplificador

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 1 de 3 1, 2, 3  Seguinte

Ir para o topo

- Tópicos semelhantes


Permissões neste sub-fórum
Não podes responder a tópicos
