Inversores

Página 1 de 2 1, 2  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Inversores

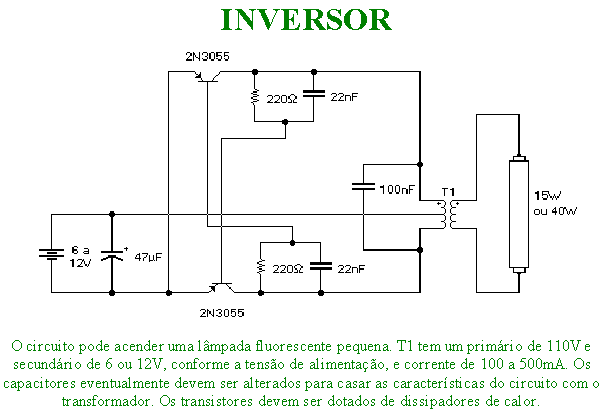

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:29

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:30

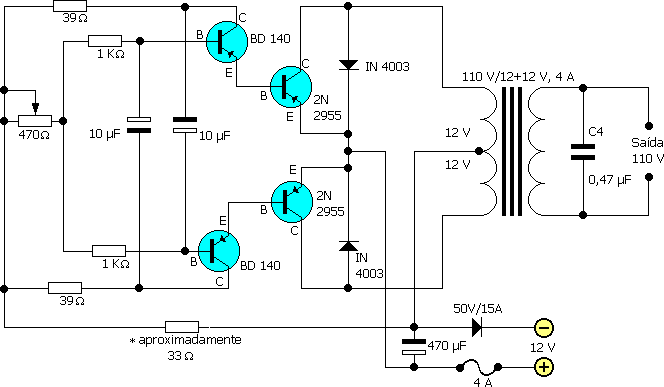

Inversor 12V-220V:

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:30

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:31

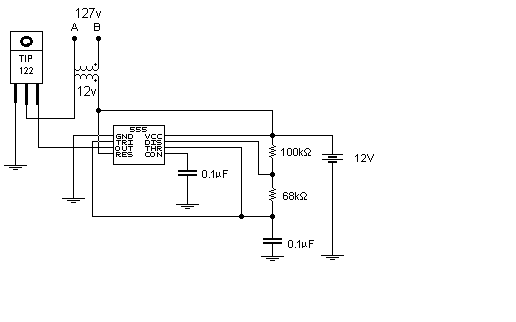

Inversor com TIP 122:

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:32

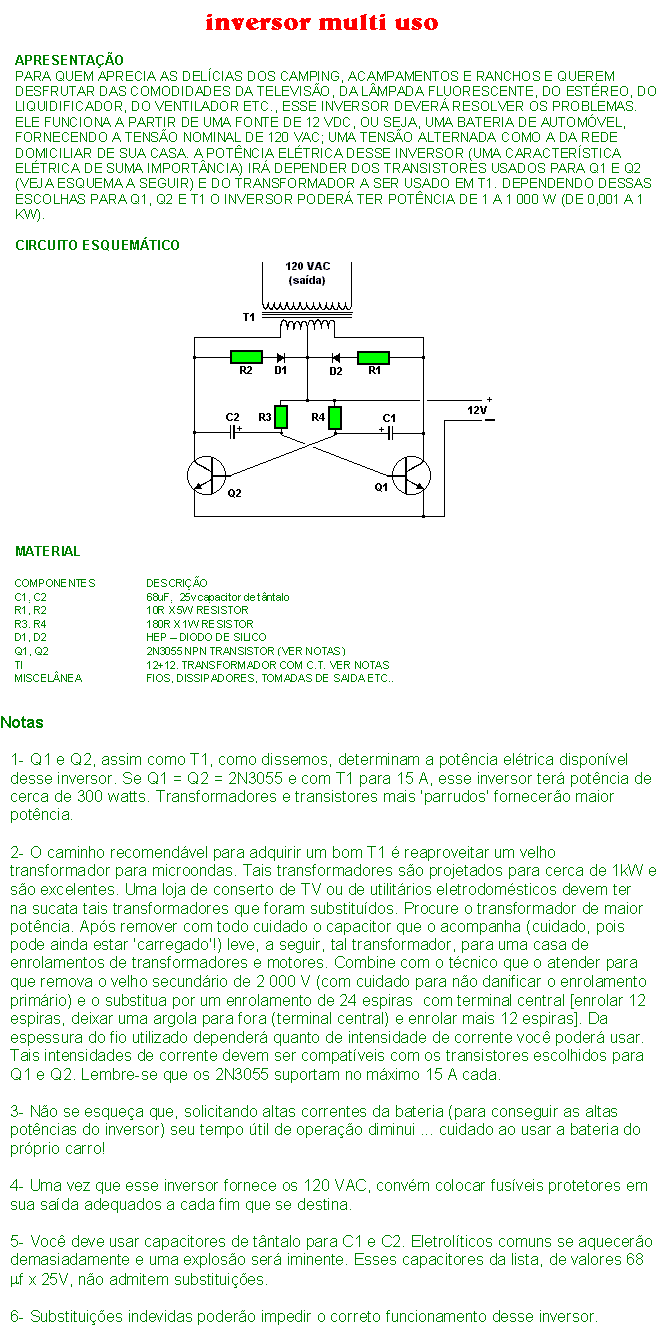

Inversor de 1500W:

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:32

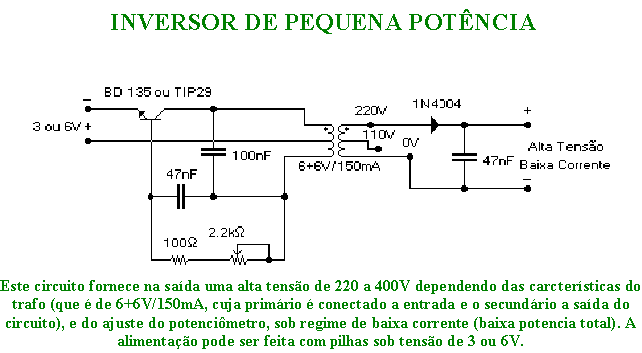

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sex 15 Abr 2011 - 16:32

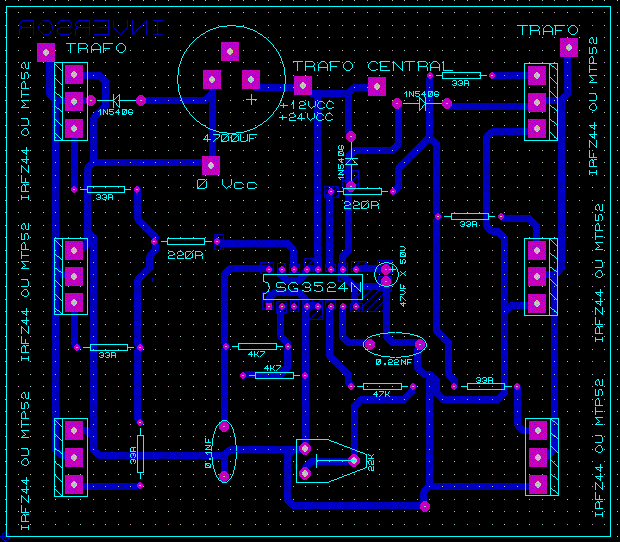

[Você precisa estar registrado e conectado para ver este link.]

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por gilvantexas em Sab 16 Abr 2011 - 14:19

Rafael Silveira escreveu:Inversor com TIP 122:

[Você precisa estar registrado e conectado para ver este link.]

Rafael, esse projeto é bem simples mesmo de se fazer, mais o tip 122 estou achando que está com a base invertida pelo emissor.
avatar
gilvantexas
MODERADOR
MODERADOR

Mensagens : 1061
Data de inscrição : 01/02/2011

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Sab 16 Abr 2011 - 14:25

gilvantexas escreveu:
Rafael Silveira escreveu:Inversor com TIP 122:

[Você precisa estar registrado e conectado para ver este link.]

Rafael, esse projeto é bem simples mesmo de se fazer, mais o tip 122 estou achando que está com a base invertida pelo emissor.

Aí eu não sei! hehe
Eu só copiei este projeto de outro site! hehehe

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por kleiton em Ter 9 Out 2012 - 23:29

Rafael qual a potencia do transformador do inversor de 1500w?
avatar
kleiton
Nível 1
Nível 1

Mensagens : 1
Data de inscrição : 09/10/2012
Idade : 32
Localização : Brasil

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Rafael Silveira em Qui 18 Out 2012 - 20:12

kleiton escreveu:Rafael qual a potencia do transformador do inversor de 1500w?

Não faço ideia. Quando eu postei na época eu peguei de algum site que não lembro qual é.

_________________
[Você precisa estar registrado e conectado para ver este link.]


“O covarde nunca tenta, o fracassado nunca termina e o vencedor nunca desiste.”


Deus, obrigado por tudo.




avatar
Rafael Silveira
ADMINISTRADOR
ADMINISTRADOR

Mensagens : 7816
Data de inscrição : 26/01/2011
Idade : 25
Localização : Doutor Pedrinho - SC

http://http:/eletronicasilveira.forumeiros.com

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por gvdreis em Sex 19 Out 2012 - 19:27

Tenho essa figura que é o complemento da figura do Rafael Silveira:[Você precisa estar registrado e conectado para ver este link.]
avatar
gvdreis
Nível 2
Nível 2

Mensagens : 138
Data de inscrição : 30/08/2011
Idade : 35
Localização : Mogi Guaçu, São Paulo

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por luishenrique@arconbrasil. em Ter 20 Nov 2012 - 0:06

Alguem poderia me ajudar,gostaria de fazer um inversor de rotação atraves de uma chave..como ficaria o circuito? eu utilizaria a motor de um carrinho de controle remoto talvez.. qualquer coisa me mandem em meu email pessoa : [Você precisa estar registrado e conectado para ver este link.] agradeço desde já!
avatar
luishenrique@arconbrasil.
Nível 1
Nível 1

Mensagens : 2
Data de inscrição : 19/11/2012
Idade : 24
Localização : São paulo

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por naldo santos em Qua 21 Nov 2012 - 20:21

usando apenas uma chave ficaria assim:





desculpe pelo desenho mais acho que dar pra entender!rsrs

Abraços espero que resolva!


Naldo Santos.
avatar
naldo santos
MODERADOR
MODERADOR

Mensagens : 1599
Data de inscrição : 30/08/2012
Idade : 44
Localização : salvador-ba

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Adalberto Vieira da Costa em Ter 11 Dez 2012 - 20:09

Agradeço muito ter me aceitado no forum adoro eletronica,gostei do circuito inversor de 1500W gostaria de saber se vc conseguiria por ai o kit com a PCI para montar,se conseguir me comunique inclusive o esquema do trafo abraços de Adalberto...Aqui o local e pequeno e não tenho onde comprar...
avatar
Adalberto Vieira da Costa
Nível 1
Nível 1

Mensagens : 1
Data de inscrição : 11/12/2012
Idade : 53
Localização : Paraiba

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por enoque42 em Ter 16 Fev 2016 - 23:26

inversor 12 220v 5000w " />
avatar
enoque42
Nível 1
Nível 1

Mensagens : 13
Data de inscrição : 07/01/2016
Idade : 28
Localização : aracaju

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por albert_emule em Dom 21 Fev 2016 - 14:34

avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por alexsandro rodrigues de a em Dom 21 Fev 2016 - 22:24

parabéns amigo inversor com onda senoidal com carga indutiva Positivo

esta melhor do que a nossa rede que a cada dia fica mais problemática.
avatar
alexsandro rodrigues de a
CONVIDADO DE HONRA
CONVIDADO DE HONRA

Mensagens : 1778
Data de inscrição : 12/12/2013
Idade : 40
Localização : Recife

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Enfotec_eletronica em Sab 12 Mar 2016 - 3:17

TRAFO DO INVERSOR PARA 1500W PODE SER CONSEGUIDO MODIFICANDO UM ALTOTRAFO DE 4000 A 5000VA ( APROXIMADAMENTE )
avatar
Enfotec_eletronica
Nível 1
Nível 1

Mensagens : 2
Data de inscrição : 14/11/2014
Idade : 44
Localização : Minas

http://enfotec.sitepx.com/

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por albert_emule em Sab 12 Mar 2016 - 9:10

Vou comprar um de 5000Va.
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Dio8 em Sab 12 Mar 2016 - 9:28

amigos tenho um esquema que peguei na net de um inversor senoidal estar no proteus, alguém se habilita a fazer o teste no proteus? fiz mais não sei se estar correto.
avatar
Dio8
Nível 1
Nível 1

Mensagens : 87
Data de inscrição : 21/05/2015
Idade : 31
Localização : Pinheiro -MA

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por albert_emule em Sab 12 Mar 2016 - 12:25

Poste o esquema para vermos se realmente funciona
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por deus efiel em Sab 12 Mar 2016 - 14:08

Albert me mana te email
avatar
deus efiel
Avançado
Avançado

Mensagens : 469
Data de inscrição : 24/02/2013
Idade : 35
Localização : fortaleza -ce

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por albert_emule em Sab 12 Mar 2016 - 14:59

deus efiel escreveu:Albert me mana te email

[Você precisa estar registrado e conectado para ver este link.]
avatar
albert_emule
Avançado
Avançado

Mensagens : 399
Data de inscrição : 15/02/2014
Idade : 34
Localização : Salvador BA

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Dio8 em Sab 12 Mar 2016 - 16:00

[img][/img]
avatar
Dio8
Nível 1
Nível 1

Mensagens : 87
Data de inscrição : 21/05/2015
Idade : 31
Localização : Pinheiro -MA

Voltar ao Topo Ir em baixo

Re: Inversores

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 1 de 2 1, 2  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
